功耗,通俗的理解即电流通过导体使设备运行,导体本身的电阻将电能转换为热能的过程,因此,通常功耗测试也叫电量测试。
耗电量测试是指测试App在运行过程中消耗的能量。设备运行期间消耗能量公式:W = w * t = U * I * t
- w表示单位时间耗电量
- U为电池供电电压
- I为电流值
- t为测试时间 通常来说U可以认为不变,对于平稳的测试过程,耗电量与测试时间成正比。
移动设备功耗
由于移动设备的电池容量限制,所以对于App的功耗也是需要考虑的一个方面。Android的很多特性都比较耗电(如屏幕、GPS、sensor传感器、唤醒机制wakelock、CPU、连网等等),我们必须要慎重检查APP的电量使用,以免导致用户手机过度耗电发热,带来不良体验。
主要的耗电场景有:
- screen:屏幕显示画面会耗电。
- cpu:复杂的运算逻辑、死循环等会直接导致CPU负载过高,会导致耗电;
- wakelock:唤醒锁,只要有应用拿到wakelock这个锁,系统就无法进入睡眠状态。频繁wakelock或者申请了wakelock没有释放,会导致耗电;
- wifiscan和wifilock:wifiscan和wifilock也会导致手机的wifi模块处于激活状态,频繁的wifiscan或者wifilock不释放,会导致耗电;
- sensor:传感器打开后会导致系统持续监听设备外围环境的数据变化,使用后不及时关闭,会导致耗电;
- network:大量的数据传输,或者长时间的移动网络数据传输会导致耗电;
- gps:gps也是一种传感器,定位中完成后没有及时关闭,会导致耗电。
Android功耗

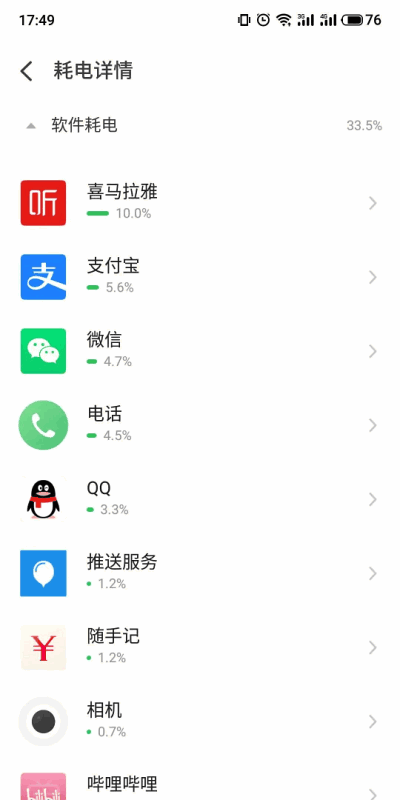

目前很多定制Android 系统支持查看App耗电量查看,如下图所示是魅族Flyme系统的应用电量消耗图。
Android 电量测试
API
按照Android 系统规则,设备制造商必须在/frameworks/base/core/res/res/xml/power_profile.xml中提供组件的电源配置文件,该配置文件定义了每个耗电项的具体计算单位,内容样例可以点击查看 power_profile.xml
但是从Android 4.4开始系统电量权限做了严格的限制,随着现在系统版本越来越高,使用API获取电量不太现实。
硬件工具
基于基于硬件的测试方案,使用用电量表来测试手机耗电量。该方法优点是测试比较精准,同样缺点也很明显缺点:采购成本高,测试的是整个手机,不是被测APP,测试时要减少系统本身和其他app的干扰。得到数值无法直接参考,不知道合理还是偏高。不能给出进一步参考,比如具体哪个app方面消耗电量比较多。
batterystats
使用dumpsys batterystats 命令可用来生成关于设备电池使用情况的统计数据,这些数据按唯一用户 ID (UID) 进行整理。统计信息包括以下内容:
- 电池相关事件的历史记录
- 设备的全局统计信息
- 每个UID 和系统组件的大致用电量
- 单个应用的每个数据包占用的移动网络毫秒数
- 系统 UID汇总统计信息
- 应用 UID 汇总统计信息
bugreport
Android为了方便开发人员分析整个系统平台和某个App在运行一段时间之内的所有信息,专门开发了bugreport工具。输入命令adb bugreport [filepath]/即可执行信息采集,并生成zip或者txt文件格式的数据文件。
Battery Historian
Batterystats 是包含在 Android 框架中的一种工具,用于收集设备上的电池数据。您可以使用 adb 将收集的电池数据转储到PC,并创建一份可使用分析的报告。Battery Historian 会将报告从 Batterystats 转换为可在浏览器中查看的 HTML报告。
注意:要使用 Batterystats 和 Battery Historian,您需要一台搭载 Android 5.0 或更高版本且启用了 USB 调试功能的移动设备。
电量数据收集
1、收集电池的历史数据
adb shell dumpsys batterystats --enable full-wake-history
2、重置电池数据
adb shell dumpsys batterystats --reset
3、断开设备与电脑的连接,以便只从设备的电池中消耗电流,然后执行指定的App进行相关操作。
4、使用命令adb bugreport导出电量信息结果,这里需要注意的是Android 7.0以上系统版本和Android 7.0以下命令不同。
Android 7.0以上系统版本:
adb bugreport C:\Users\Shuqing\Desktop\bugreport.zip
Android 7.0以下系统版本
获取bugreport信息(记录了从开机之后详细的dumpsys,dumpstate和logcat信息)
adb bugreport > [path]bugreport.txt
获取dumpsys信息(获取系统信息:比如内存CPU,accounts,activities,wifi等信息)
adb shell dumpsys batterystats > 存放的电脑地址/batterystats.txt
或者获取指定的应用程序的dumpsys信息:
adb shell dumpsys batterystats > 包名 > 存放的电脑地址/batterystats.txt
电量数据解析
Battery Historian 一款由Google提供的Android系统电量分析工具,从手机中导出bugreport文件上传至页面,在网页中生成详细的图表数据来展示手机上各模块电量消耗过程,最后通过App数据的分析制定出相关的电量优化的方法。
1、使用Battery Historian需要在本地安装,最简单的方法使用docker安装,然后执行如下命令。
docker run -d -p 9999:9999 bhaavan/battery-historian

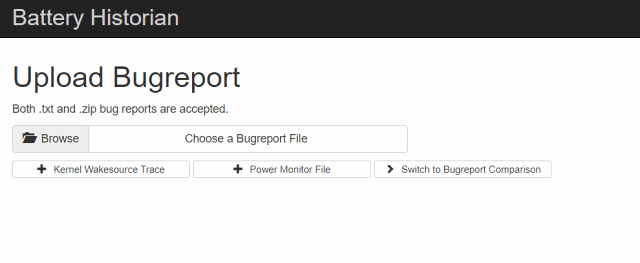

执行完成后使用浏览器打开链接:http://localhost(IP):9999 即可看到Battery Historian界面。
注意
上传生成的报告文件然后点击submit提交即可,如果上传后没有显示submit按钮,则需要科学上网。原因是因为web某些资源没有加载出来,其中的一些资源需要访问Google服务器,但是这些资源被墙了,无法访问。只要解决了墙的问题,submit的问题也就迎刃而解了。
如果不想在本地搭建环境,那么可以访问在线的解析平台:https://bathist.ef.lc/ (网站可能打不开,原因你懂的)
查看整体电量数据

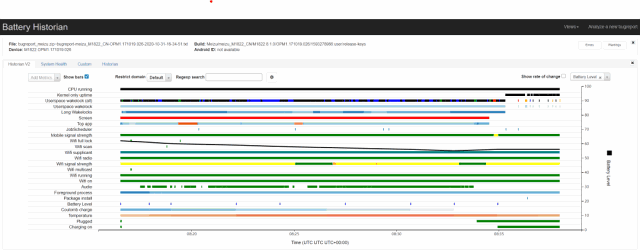

上传数据解析之后如下图所示,可以查看到详细数据展示。
